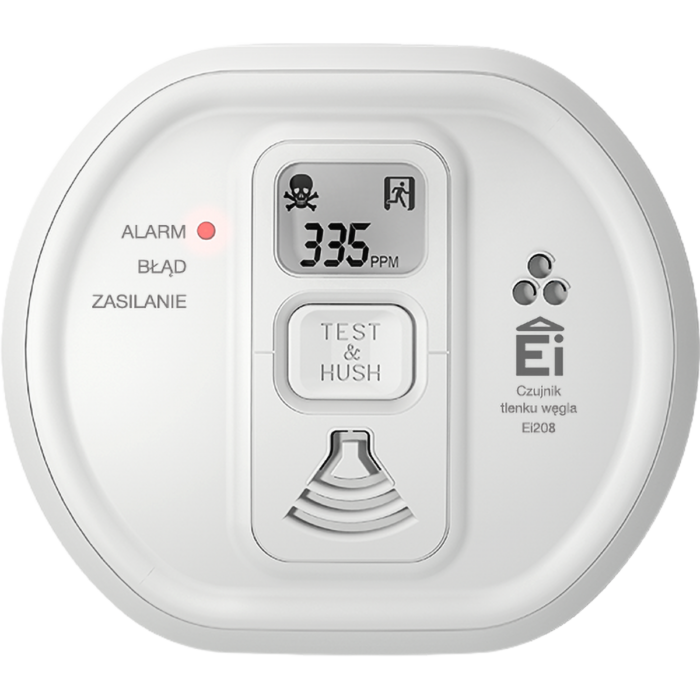

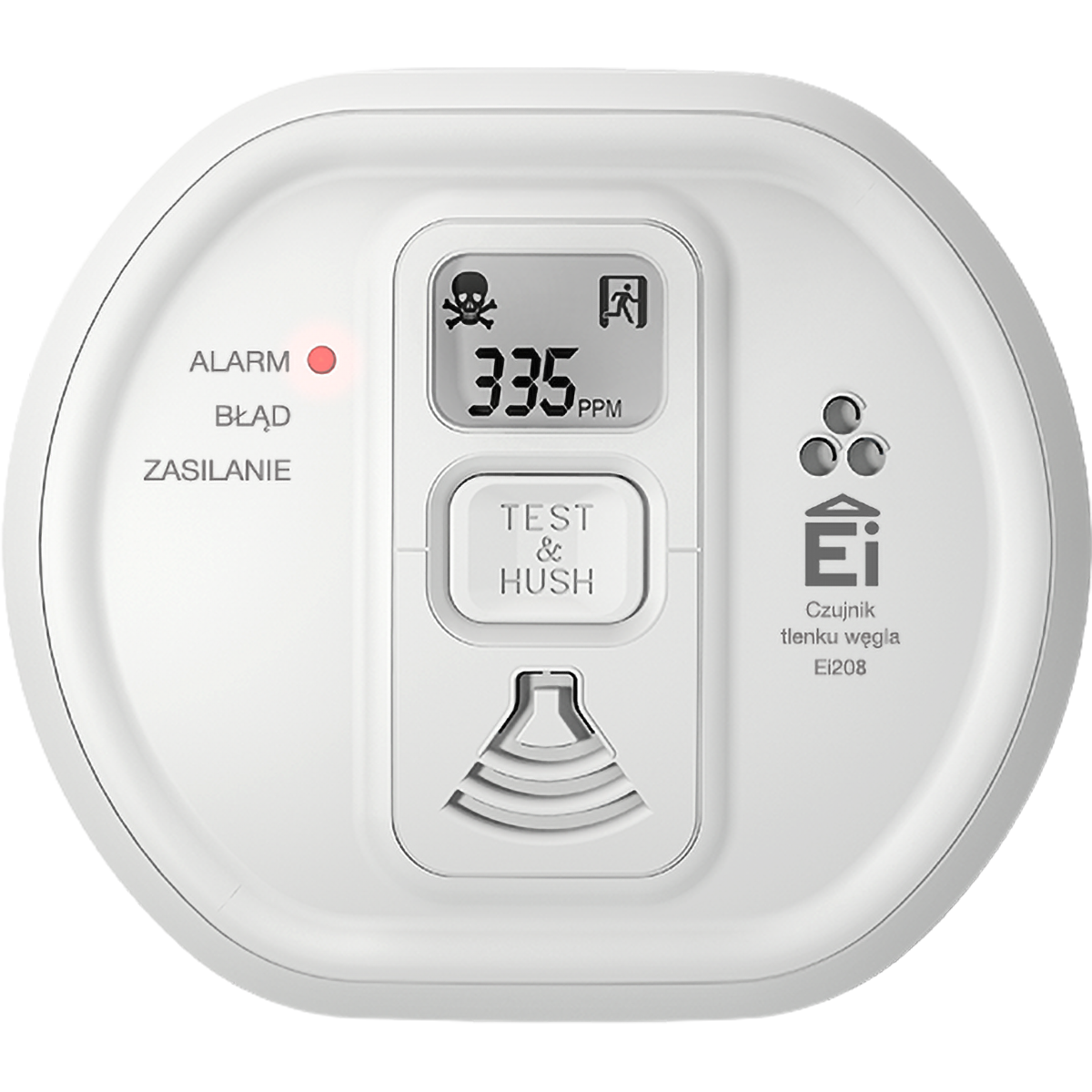

Ei208D
Czujnik tlenku węgla czadu (CO) z wyświetlaczem LCD

Czujnik tlenku węgla Ei208D to autonomiczne urządzenie do stałego monitorowania obecności czadu (CO). Wykorzystuje elektrochemiczny sensor wysokiej czułości i ostrzega sygnałem 85 dB, zanim stężenie stanie się niebezpieczne. Czytelny ekran LCD prezentuje aktualny poziom CO oraz informuje o stanie czujnika, ułatwiając natychmiastową reakcję. Zasilany szczelnie zamkniętą baterią litową 3 V, pracuje bez przerwy do 10 lat. Kompaktowa obudowa i łatwy montaż sprawiają, że sprawdza się w domach, mieszkaniach, kamperach i na łodziach.

Opis produktu

Specyfikacja techniczna

Tryb sensora
Tryb sensora elektrochemiczny
Źródło zasilania
Źródło zasilania bateria litowa 3 V
Żywotność baterii
Żywotność baterii do 10 lat
Alarm dźwiękowy
Alarm dźwiękowy 85 dB(A) w odległości 3 m (nadajnik piezoelektryczny)
Miejsce montażu
Miejsce montażu od 1 do 3 m od urządzenia spalającego paliwo
Stopień ochrony
Stopień ochrony IP42
Zakres pracy
Zakres pracy od -10 do +40
Zakres wilgotności
Zakres wilgotności 15% do 95% (bez kondensacji)
Waga
Waga 185 g
Wymiary
Wymiary 115mm x 115mm x 50mm
Kolor
Kolor biały alpejski, zbliżony do RAL 9010
Materiał obudowy
Materiał obudowy tworzywo sztuczne, klasa UL94 HB
Gwarancja producenta
Gwarancja producenta 5 lat

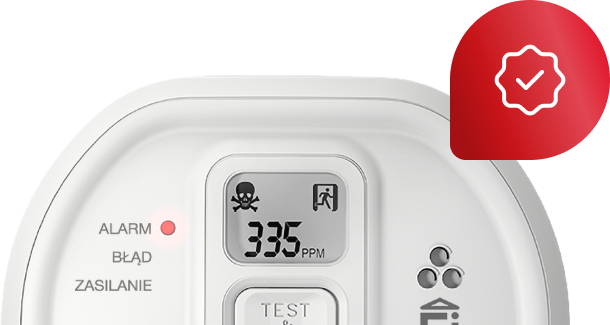

Normy i certyfikaty

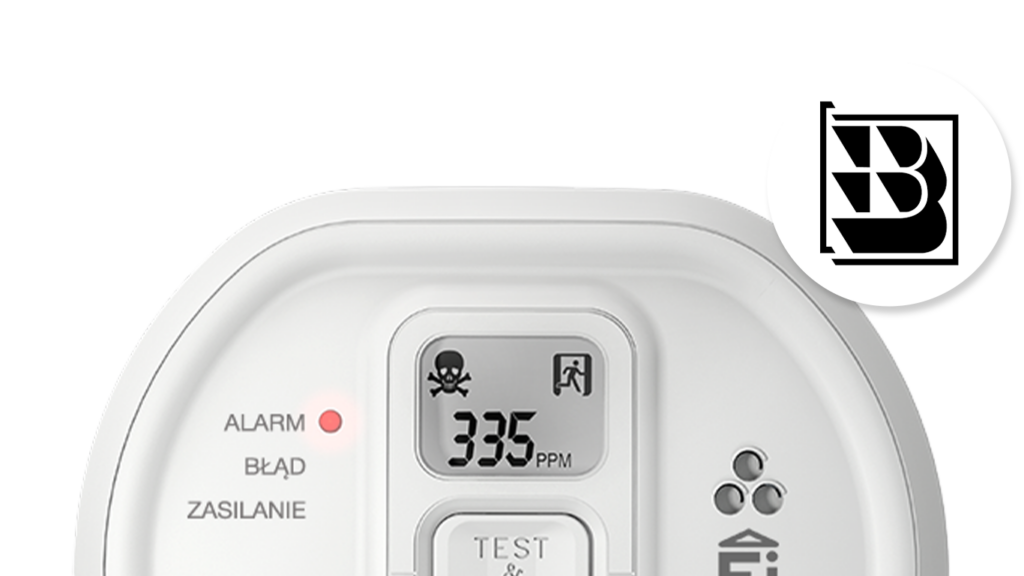

Czujnik tlenku węgla spełnia wymagania norm PN-EN 50291-1:2018-06+AC:2021-03 oraz EN 50291-2:2019. Produkt przeszedł certyfikację przeprowadzoną przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej – Państwowy Instytut Badawczy (CNBOP-PIB), zakończoną wydaniem certyfikatu nr 063-UWB-0751, uprawniającym do wystawienia Krajowej Deklaracji Właściwości Użytkowych oraz znakowania czujników tlenku węgla z linii 200 znakiem budowlanym B.
Ponadto urządzenie posiada certyfikat BSI Kitemark o numerze KM 8659 oraz objęte jest 5-letnią gwarancją producenta. Każdy egzemplarz jest wielokrotnie testowany z wykorzystaniem rzeczywistego tlenku węgla, zanim opuści fabrykę Ei Electronics w Irlandii.

Jak działa czujnik CO?

Czujnik elektrochemiczny działa w oparciu o reakcję chemiczną tlenku węgla czadu (CO) na specjalnych elektrodach pokrytych katalizatorem. W obecności tlenu i wody CO utlenia się do dwutlenku węgla (CO₂), a w procesie tym powstają także jony wodorowe (H⁺) oraz elektrony. Ruch elektronów tworzy niewielki prąd elektryczny, którego wartość jest proporcjonalna do stężenia tlenku węgla w powietrzu. Dzięki temu czujnik może dokładnie zmierzyć ilość tlenku węgla i uruchomić alarm, gdy jego poziom staje się niebezpieczny.

  • 1 Powietrze z pomieszczenia dostaje się do komory pomiarowej czujnika przez otwory w obudowie.
  • 2 Elektrochemiczny sensor reaguje na obecność tlenku węgla, przekształcając jego ilość na sygnał elektryczny proporcjonalny do stężenia gazu.
  • 3 Układ elektroniczny analizuje sygnał i porównuje go
    z dopuszczalnymi wartościami progowymi bezpieczeństwa.
  • 4 Po przekroczeniu progów alarmowych, czujnik uruchamia alarm wizualny i dźwiękowy.
    W modelach z wyświetlaczem LCD poziom CO pojawia się na ekranie już przy 20 ppm, a dioda LED zaczyna migać przy 43 ppm.
  • 5 Jeśli stężenie CO utrzymuje się lub rośnie, czujnik aktywuje sygnał akustyczny o natężeniu 85 dB, którego częstotliwość rośnie wraz z poziomem gazu. Alarm włącza się tym szybciej, im wyższe jest stężenie CO.
Przekrój czujnika tlenku węgla Ei208 – elektrochemiczny sensor CO, układ elektroniczny i sygnalizator alarmowy

Budowa komory czujnika

  • 1 Wejście powietrza
  • 2 Filtr ochronny (zabezpieczenie przed kurzem i zanieczyszczeniami)
  • 3 Sensor elektrochemiczny CO
  • 4 Elektrody pomiarowe (reakcja CO)
  • 5 Układ elektroniczny (analiza stężenia i czasu)
  • 6 Sygnalizator alarmowy (85 dB)

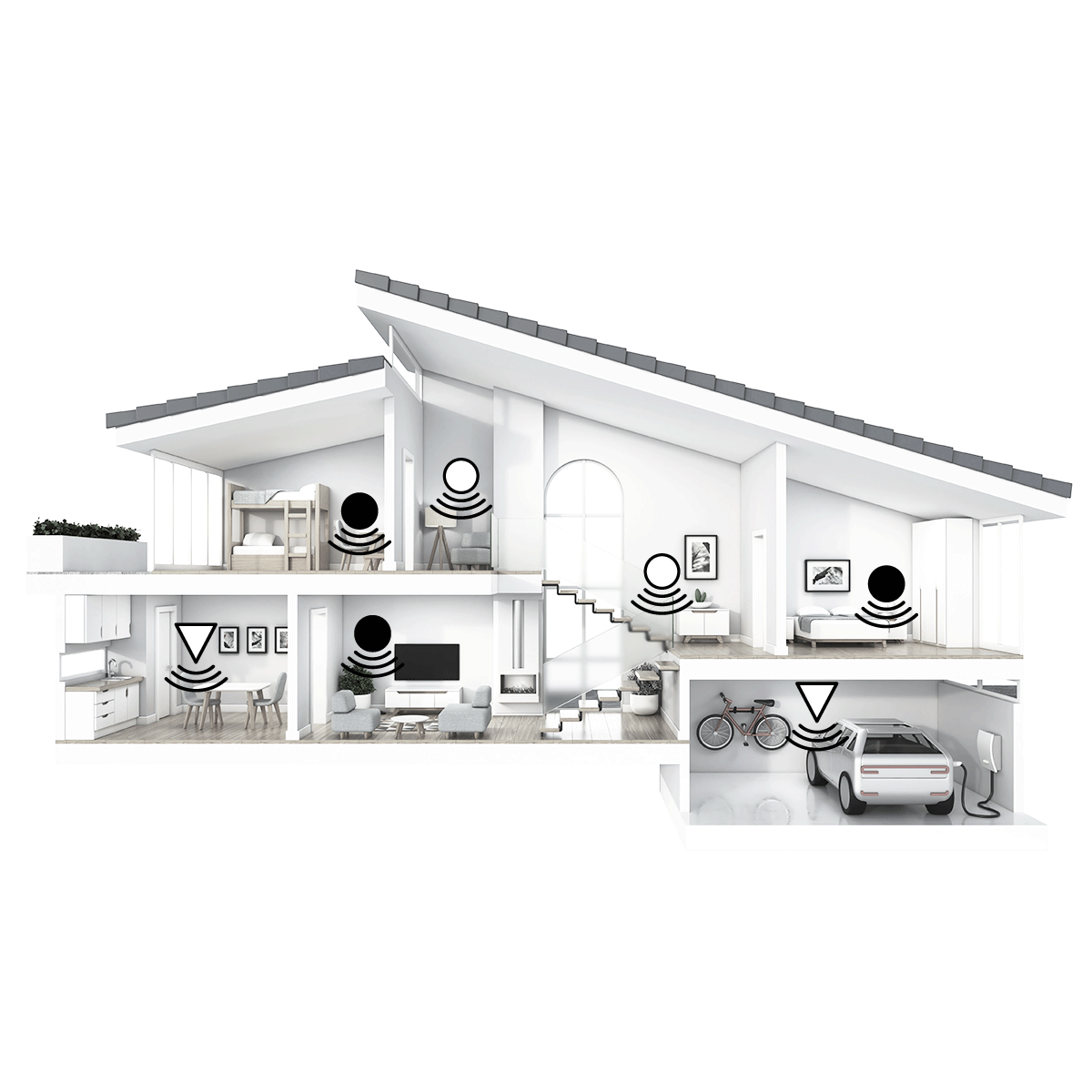

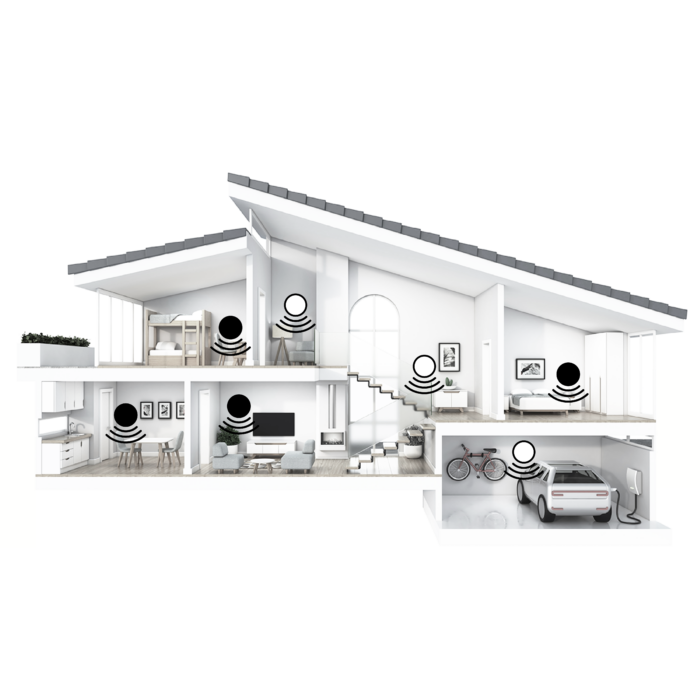

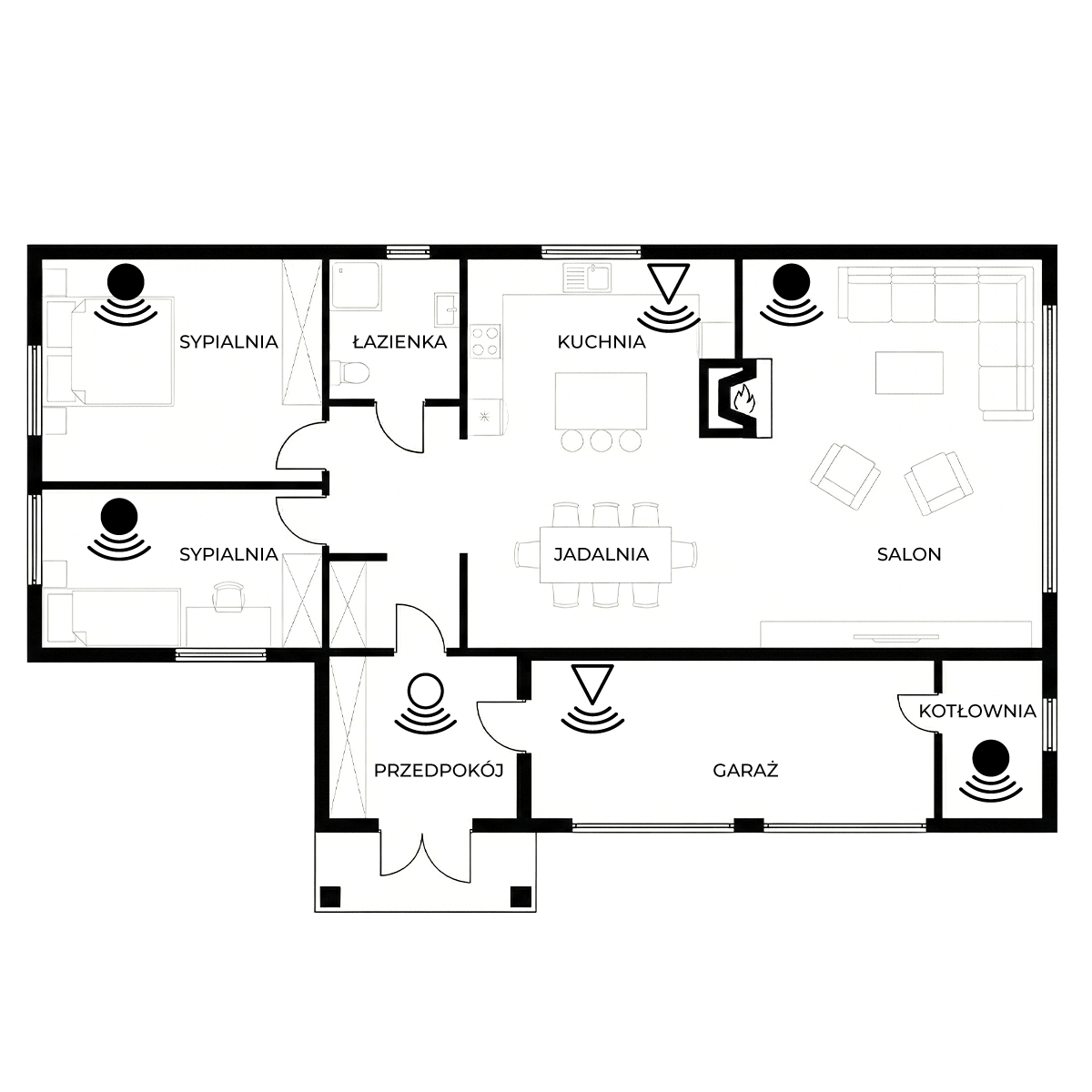

Rozmieszczenie i montaż czujników

Minimalny poziom ochrony

  • czujnik tlenku węgla w każdym pomieszczeniu, w którym znajduje się urządzenie spalające paliwo
  • oraz każda sypialnia
  • w odległosci od 1 do 3 m od potencjalnego źródła CO

Zalecany poziom ochrony (oprócz powyższego)

  • pomieszczenia oddalone od urządzenia spalajacego paliwo, ale w którym użytkownicy spedzają najwiecej czasu
  • zainstaluj alarm na wysokości poziomu oddychania i przynajmniej 300 mm od drugiej sciany czy oprawy.

FAQ

Zawartość zestawu

  • Czujnik tlenku węgla Ei208D
  • Baza montażowa
  • Śruby i kołki rozporowe
  • Instrukcja obsługi w języku polskim
