Pożar oraz zatrucie tlenkiem węgla należą do najpoważniejszych zagrożeń występujących w budynkach mieszkalnych. W obu przypadkach kluczowe znaczenie ma czas reakcji. Prawidłowo dobrany i zamontowany czujnik może ostrzec domowników na tyle wcześnie, aby umożliwić bezpieczną ewakuację lub usunięcie przyczyny zagrożenia. Warunkiem skutecznego działania jest jednak właściwa lokalizacja urządzenia.

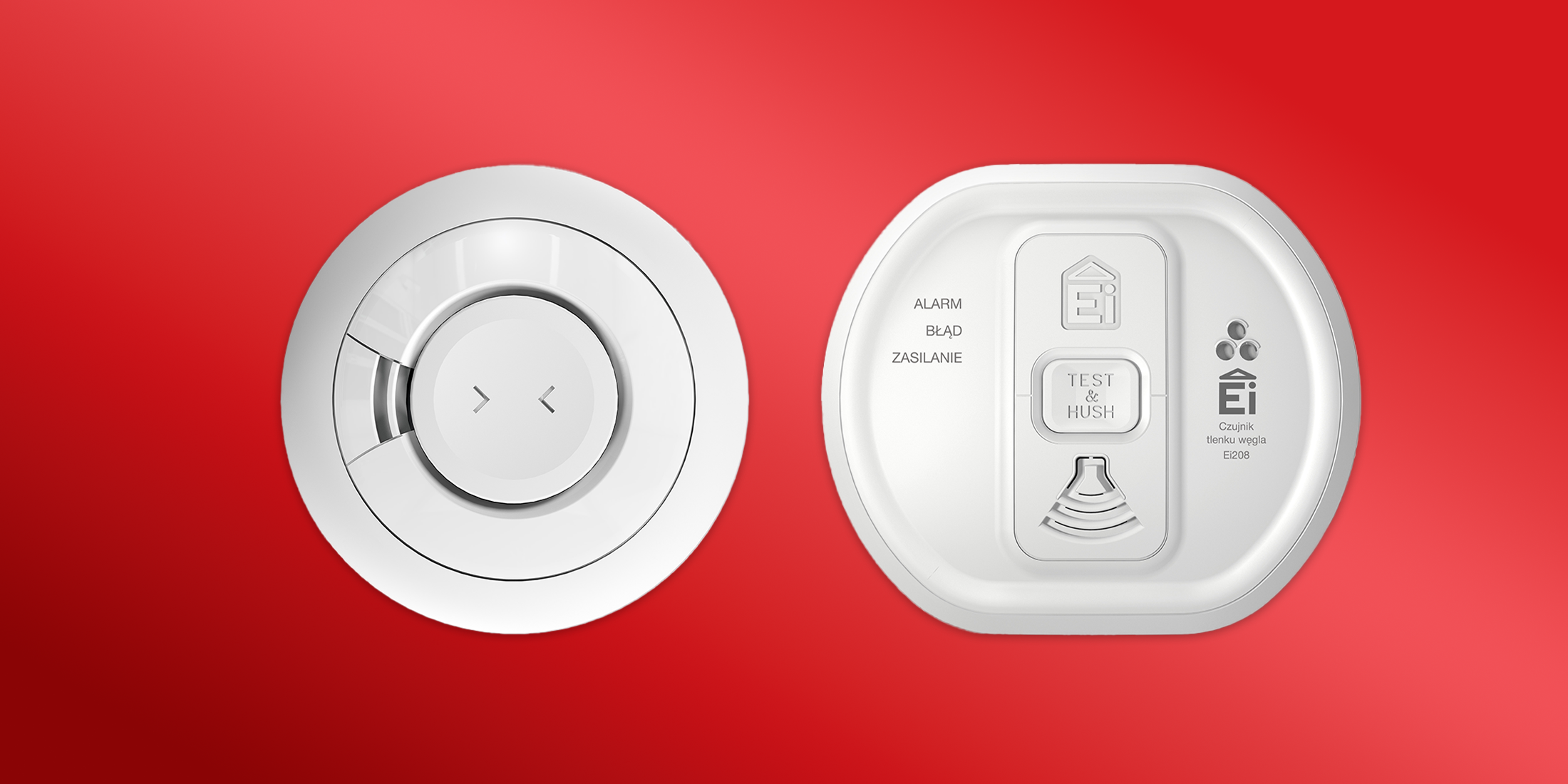

Czujnik dymu i czujnik tlenku węgla – to nie to samo

Jednym z najczęściej spotykanych błędów jest traktowanie czujnika dymu i czujnika tlenku węgla (czadu) jako urządzeń pełniących tę samą funkcję. Tymczasem są to dwa różne zagrożenia wymagające dwóch różnych metod detekcji.

Czujnik dymu reaguje na cząstki powstające podczas spalania i ostrzega przed pożarem. Czujnik tlenku węgla wyposażony jest w sensor elektrochemiczny, który wykrywa obecność bezbarwnego i bezwonnego gazu powstającego podczas niepełnego spalania paliw.

Dlatego w wielu budynkach konieczne jest stosowanie obu typów urządzeń.

Jakie normy powinny spełniać czujniki?

Przy wyborze urządzeń należy zwrócić uwagę na zgodność z odpowiednimi normami europejskimi:

• czujniki dymu – PN-EN 14604:2006/AC:2009 (EN 14604:2005/AC:2008), określająca wymagania dla autonomicznych czujników dymu przeznaczonych do zastosowań domowych,
• czujniki tlenku węgla – PN-EN 50291-1:2018-06+AC:2021-03, definiująca wymagania dla domowych detektorów CO. Ważna jest tu również obecność znaku budowlanego B, który potwierdza dopuszczenie wyrobu do stosowania na rynku krajowym.

Dla instalatora zgodność z tymi normami jest podstawowym potwierdzeniem, że produkt został przebadany pod kątem skuteczności działania i niezawodności.

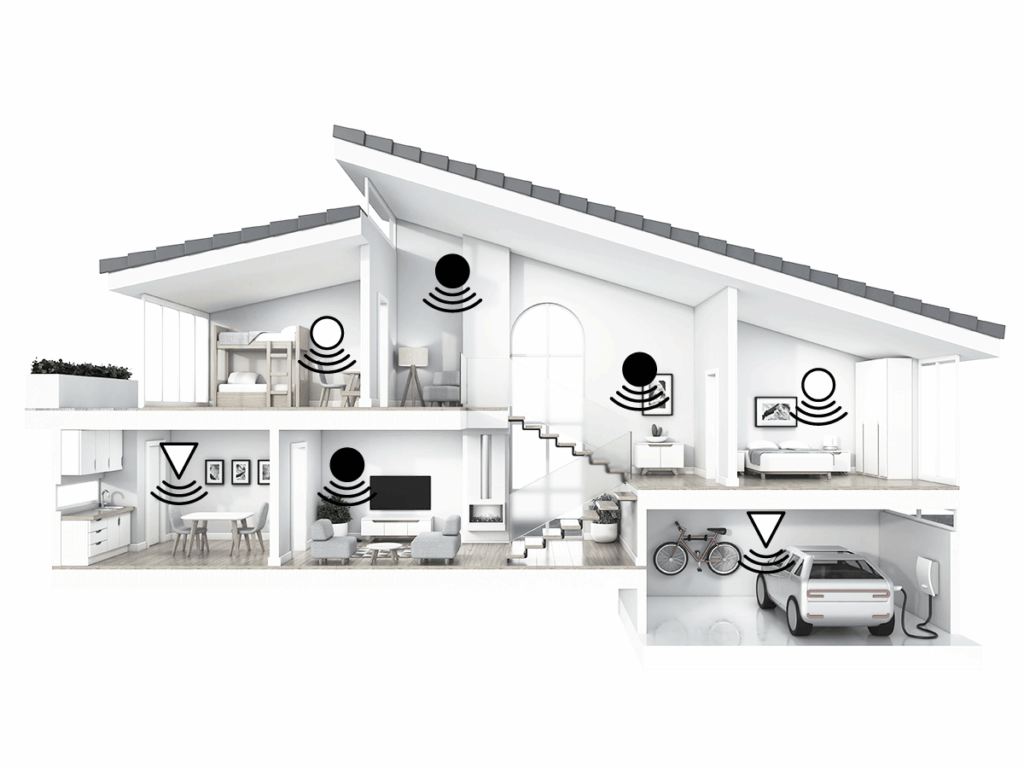

Gdzie montować czujniki dymu?

Sama instalacja czujnika dymu nie gwarantuje jeszcze skutecznej ochrony. Kluczowe znaczenie ma jego lokalizacja. W praktyce można wyróżnić dwa poziomy zabezpieczenia: podstawowy, wynikający z polskich przepisów i rekomendacji Państwowej Straży Pożarnej, oraz rozszerzony, oparty na normie DIN 14676-1, opracowanej i stosowanej w Niemczech.

Poziom podstawowy – wymagania i rekomendacje w Polsce

Nowelizacja rozporządzenia MSWiA z dnia 21 listopada 2024 r. wprowadziła obowiązek stosowania autonomicznych czujek dymu w lokalach mieszkalnych. Celem zmian jest ograniczenie liczby ofiar pożarów w budynkach mieszkalnych.

Samo rozporządzenie określa obowiązek wyposażenia mieszkań w czujki dymu, nie wskazuje jednak szczegółowo ich lokalizacji. W tym zakresie instalatorzy najczęściej opierają się na rekomendacjach Państwowej Straży Pożarnej (PSP).

Minimalne zabezpieczenie

PSP rekomenduje montaż przynajmniej jednego czujnika dymu:

• na korytarzu, najlepiej w pobliżu sypialni,
• w miejscu stanowiącym drogę ewakuacyjną,
• na każdej kondygnacji budynku mieszkalnego.

W praktyce oznacza to, że czujnik powinien ostrzegać domowników jeszcze zanim dym odetnie drogę ucieczki z sypialni i umożliwić ewakuację przez korytarz do drzwi wejściowych.

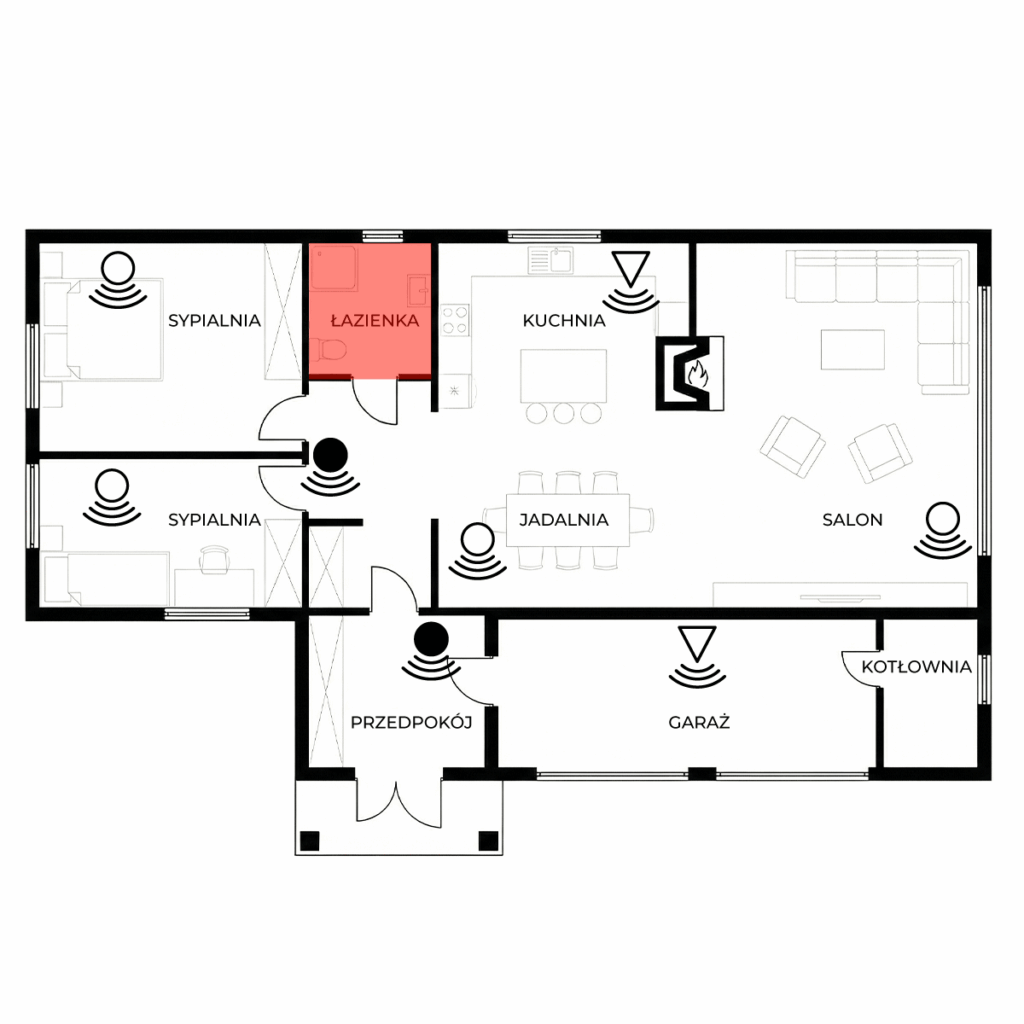

Podejście optymalne – zgodnie z DIN 14676-1

Norma DIN 14676-1 jest niemiecką normą krajową, stworzoną jako praktyczne rozwinięcie wymagań produktowych EN 14604 w zakresie rozmieszczenia i użytkowania czujników w budynkach mieszkalnych.

Norma wymaga instalacji czujników we:

• wszystkich sypialniach,
• w pokojach dziecięcych,
• pokojach gościnnych wykorzystywanych do spania,
• korytarzach stanowiących drogę ewakuacyjną,
• najwyższym punkcie klatki schodowej w budynkach wielokondygnacyjnych.

Dla zwiększenia poziomu ochrony norma rekomenduje rozważenie montażu czujników również w salonach, gabinetach, pokojach hobby i innych pomieszczeniach mieszkalnych.

Zasady montażu na suficie

Niezależnie od liczby zastosowanych czujników, kluczowe znaczenie dla skuteczności ich działania ma prawidłowe miejsce montażu.

Zgodnie z DIN 14676-1 oraz zaleceniami producentów czujnik powinien być zamontowany:

• na suficie,
• możliwie blisko środka pomieszczenia,
• minimum 30 cm, a najlepiej 50 cm od ściany, belki, wysokiej szafy lub innej przeszkody,
• w miejscu zapewniającym swobodny dopływ dymu do komory detekcyjnej.

W pomieszczeniach o powierzchni przekraczającej 60 m² należy zastosować więcej niż jeden czujnik. Osobne czujniki należy instalować w pomieszczeniach o skomplikowanym układzie lub podzielonych na oddzielne strefy.

Montaż czujników dymu na sufitach pochyłych

W pomieszczeniach z sufitem pochyłym lub dwuspadowym czujnik dymu nie powinien być montowany bezpośrednio w kalenicy. Zaleca się jego instalację w odległości co najmniej 600 mm od najwyższego punktu sufitu, mierzonej pionowo. Pozwala to uniknąć tzw. martwej strefy, w której cyrkulacja dymu może być ograniczona.

Jeżeli różnica wysokości pomiędzy najwyższym i najniższym punktem sufitu jest mniejsza niż 600 mm, sufit należy traktować jak płaski i stosować standardowe zasady montażu czujników dymu.

Montaż czujników dymu w pomieszczeniach z antresolą lub galerią

Antresole, galerie oraz podesty mogą wpływać na sposób przemieszczania się dymu w pomieszczeniu. W przypadku większych konstrukcji pojedynczy czujnik zamontowany wyłącznie nad lub pod antresolą może nie zapewnić odpowiednio szybkiego wykrycia pożaru.

Dodatkowy czujnik dymu należy zastosować, gdy:

• powierzchnia antresoli, galerii lub podestu przekracza 16 m²,
• zarówno długość, jak i szerokość tej powierzchni przekraczają 2 m.

W takich przypadkach zaleca się zabezpieczenie zarówno przestrzeni znajdującej się pod antresolą, jak i samej antresoli. Pozwala to na szybsze wykrycie dymu niezależnie od miejsca powstania pożaru.

Jeżeli powierzchnia antresoli jest mniejsza niż 16 m² lub jeden z jej wymiarów nie przekracza 2 m, zazwyczaj wystarczający jest czujnik zamontowany zgodnie z ogólnymi zasadami dla danego pomieszczenia.

Montaż czujnika dymu na ścianie

Choć preferowanym miejscem montażu czujnika dymu jest sufit, w niektórych sytuacjach dopuszczalne jest również zamocowanie urządzenia na ścianie. Rozwiązanie to stosuje się przede wszystkim wtedy, gdy konstrukcja stropu lub warunki montażowe uniemożliwiają poprawną instalację na suficie.

Podczas montażu na ścianie należy pamiętać, że:

• górna krawędź czujnika powinna znajdować się co najmniej 15-30 cm poniżej sufitu,
• dolna część czujnika znajduje się powyżej dowolnego otworu drzwiowego,
• długość i szerokość pomieszczenia wynosi co najwyżej 10 m,
• powierzchnia pomieszczenia nie przekracza 50 m²,
• należy unikać montażu w pobliżu nawiewów, okien i drzwi, które mogą zakłócać przepływ dymu.

Warto pamiętać, że dym rozprzestrzenia się przede wszystkim pod stropem, dlatego montaż sufitowy zapewnia najszybsze wykrycie zagrożenia i powinien być stosowany zawsze wtedy, gdy jest to możliwe.

Gdzie nie należy montować czujników dymu?

Aby zapewnić skuteczne wykrywanie zagrożenia i ograniczyć ryzyko fałszywych alarmów, należy unikać montażu czujników dymu w miejscach, gdzie ich działanie może być zakłócane przez wilgoć, skrajne temperatury, zanieczyszczenia lub nieprawidłowy przepływ powietrza. Do takich lokalizacji należą przede wszystkim łazienki, kabiny prysznicowe, pralnie oraz inne pomieszczenia, w których występuje para wodna lub kondensacja wilgoci. Nie zaleca się również instalacji w miejscach, gdzie temperatura może okresowo przekraczać 40°C lub spadać poniżej –10°C, np. w nieogrzewanych pomieszczeniach technicznych czy bezpośrednio nad źródłami ciepła.

Czujników nie należy montować także w pobliżu elementów utrudniających przepływ dymu, takich jak wysokie meble, belki, oprawy oświetleniowe, dekoracje czy głębokie wnęki sufitowe. Niewskazane są również lokalizacje narażone na przeciągi lub wymuszoną cyrkulację powietrza, w tym okolice nawiewów i wywiewów wentylacyjnych, klimatyzatorów, grzejników, okien oraz drzwi. W takich miejscach dym może zostać odprowadzony od czujnika, opóźniając wykrycie pożaru.

Należy również unikać montażu na powierzchniach o wyraźnie wyższej lub niższej temperaturze niż pozostała część pomieszczenia, np. przy włazach strychowych lub nieizolowanych fragmentach dachu. Nie są zalecane także miejsca silnie zapylone, zabrudzone lub narażone na obecność owadów, ponieważ mogą one ograniczać skuteczność działania komory detekcyjnej oraz powodować niepożądane alarmy.

Ostatnią grupę stanowią lokalizacje trudno dostępne, utrudniające okresowe testowanie, czyszczenie, wyciszanie alarmu lub wymianę urządzenia po zakończeniu okresu jego eksploatacji. W praktyce oznacza to, że czujniki powinny być montowane w miejscach łatwo dostępnych dla użytkownika i zapewniających swobodny dopływ dymu do komory pomiarowej.

Jak i gdzie montować czujniki tlenku węgla?

Zgodnie z nowelizacją rozporządzenia Ministra Spraw Wewnętrznych i Administracji z 21 listopada 2024 r. czujnik tlenku węgla powinien zostać zainstalowany w każdym pomieszczeniu, w którym znajduje się urządzenie spalające paliwo, z wyjątkiem urządzeń z zamkniętą komorą spalania oraz urządzeń gazowych przeznaczonych wyłącznie do przygotowywania posiłków.

Z punktu widzenia bezpieczeństwa warto jednak wyjść poza minimum wynikające z przepisów i zainstalować czujniki również w pomieszczeniach, w których domownicy spędzają dużo czasu, szczególnie w sypialniach. Dzięki temu alarm zostanie usłyszany nawet wtedy, gdy źródło emisji znajduje się w innej części budynku i pozostaje niezauważone.

W których pomieszczeniach montować czujniki CO?

Optymalną ochronę zapewnia montaż czujnika tlenku węgla w:

• każdym pomieszczeniu wyposażonym w urządzenie spalające paliwo stałe, ciekłe lub gazowe,
• każdej sypialni,
• salonie lub pokoju dziennym,
• innych pomieszczeniach, w których użytkownicy przebywają przez dłuższy czas.

Jeżeli liczba dostępnych czujników jest ograniczona, w pierwszej kolejności należy zabezpieczyć pomieszczenia wyposażone w urządzenia spalające paliwo oraz sypialnie.

Montaż na ścianie czy suficie?

W przeciwieństwie do wielu obiegowych opinii nie istnieje jedno uniwersalne miejsce montażu czujnika tlenku węgla. Prawidłowa lokalizacja zależy przede wszystkim od tego, czy czujnik instalowany jest w pomieszczeniu z potencjalnym źródłem emisji CO, czy też w pomieszczeniu, do którego tlenek węgla może przedostać się z innej części budynku.

W pomieszczeniu wyposażonym w urządzenie spalające paliwo, takie jak kocioł gazowy, piec, kominek czy podgrzewacz wody, czujnik CO może zostać zamontowany zarówno na suficie, jak i na ścianie. Wynika to z faktu, że świeżo powstały tlenek węgla jest składnikiem gorących spalin i początkowo przemieszcza się wraz z nimi ku górze.

Zanim jednak CO przedostanie się do innych pomieszczeń, ochładza się i miesza z powietrzem. Ponieważ gęstość tlenku węgla jest bardzo zbliżona do gęstości powietrza, gaz ten nie gromadzi się ani przy suficie, ani przy podłodze, lecz równomiernie rozprzestrzenia się w całej objętości pomieszczenia. Dlatego w sypialniach, pokojach dziennych i innych pomieszczeniach niezawierających urządzeń spalających paliwo zaleca się montaż czujnika na ścianie, w tzw. strefie oddychania domowników.

W praktyce oznacza to prostą zasadę:

• w pomieszczeniu z urządzeniem spalającym paliwo – czujnik można zamontować na suficie lub na ścianie;
• w pomieszczeniu bez źródła emisji CO – czujnik należy montować na ścianie, na wysokości strefy oddychania.


Montaż w pomieszczeniu z urządzeniem spalającym paliwo

W przypadku kotłów, kominków, pieców i innych urządzeń spalających paliwo czujnik powinien zostać zamontowany:

• w odległości od 1 do 3 m od potencjalnego źródła emisji tlenku węgla,
• po tej samej stronie ściany działowej lub przegrody co urządzenie,
• co najmniej 300 mm od ścian, belek, opraw oświetleniowych oraz innych przeszkód mogących ograniczać przepływ powietrza.

Montaż na suficie

Jeżeli czujnik jest instalowany na suficie, należy zachować minimalną odległość 300 mm od ściany oraz innych elementów konstrukcyjnych.

W pomieszczeniach ze skośnym lub dwuspadowym sufitem czujnik powinien zostać zamontowany po wyższej stronie pomieszczenia.

Montaż czujnika czadu na ścianie

W pomieszczeniu wyposażonym w urządzenie spalające paliwo czujnik montowany na ścianie powinien znajdować się:

• powyżej górnej krawędzi drzwi lub okien,
• minimum 150 mm poniżej sufitu.

W sypialniach, salonach i innych pomieszczeniach bez źródła emisji CO zaleca się montaż na wysokości strefy oddychania użytkowników, z zachowaniem odstępu minimum 300 mm od ścian i innych przeszkód.

Czujniki CO w kawalerkach

W mieszkaniach typu studio lub kawalerkach jeden czujnik może zabezpieczać całą przestrzeń mieszkalną. Powinien być on zamontowany możliwie daleko od urządzeń kuchennych, a jednocześnie blisko miejsca przeznaczonego do spania.

Gdzie nie należy montować czujników tlenku węgla?

Należy unikać instalowania czujników CO:

• bezpośrednio przy kuchenkach, piekarnikach i innych urządzeniach do gotowania (należy zachować minimum 1 m odstępu),
• w szafkach, zabudowach oraz innych zamkniętych przestrzeniach,
• bezpośrednio nad zlewem, kuchenką lub czajnikiem,
• przy oknach, drzwiach, kratkach wentylacyjnych i nawiewach,
• obok wentylatorów wyciągowych,
• nad grzejnikami i innymi źródłami ciepła,
• za zasłonami, meblami i elementami wyposażenia mogącymi utrudniać przepływ powietrza,
• w miejscach silnie zapylonych lub zabrudzonych,
• w lokalizacjach narażonych na uszkodzenia mechaniczne,
• w miejscach, gdzie temperatura może spaść poniżej –10°C lub wzrosnąć powyżej 40°C,
• w pobliżu farb, rozpuszczalników, oparów chemicznych oraz odświeżaczy powietrza,
• w miejscach narażonych na bezpośrednie działanie wody, skraplanie pary wodnej lub wysoką wilgotność.

Ostateczne miejsce montażu czujnika należy każdorazowo zweryfikować z instrukcją producenta urządzenia.

Czujnik tlenku węgla – wskazówki dla instalatorów

Instalator powinien uwzględnić sposób rozprzestrzeniania się CO w budynku, układ pomieszczeń, warunki środowiskowe oraz zalecenia producenta. Właściwy dobór lokalizacji, stabilny montaż i sprawdzenie działania urządzenia po instalacji sprawiają, że czujnik może skutecznie pełnić swoją funkcję.

Tlenek węgla może przedostawać się do sąsiednich pomieszczeń i mieszkań

Wbrew powszechnemu przekonaniu zagrożenie tlenkiem węgla nie ogranicza się wyłącznie do pomieszczenia, w którym znajduje się wadliwe urządzenie grzewcze. CO jest gazem, który łatwo miesza się z powietrzem i może rozprzestrzeniać się po całym budynku. Przenika między pomieszczeniami przez otwarte przejścia, klatki schodowe, kanały instalacyjne, przestrzenie techniczne, przepusty, nieszczelności konstrukcyjne.

Oznacza to, że mieszkańcy mogą zostać narażeni na działanie tlenku węgla pochodzącego z urządzenia znajdującego się nie tylko w ich mieszkaniu, ale również w innym lokalu lub części budynku. Z tego względu czujniki CO warto instalować nie tylko przy potencjalnym źródle emisji, lecz również w sypialniach oraz pomieszczeniach, w których domownicy przebywają przez dłuższy czas. W takich miejscach powinny być one montowane na ścianie, w strefie oddychania użytkowników, ponieważ tlenek węgla dociera tam już schłodzony i równomiernie wymieszany z powietrzem.

Praktyczna wskazówka dla instalatora: w domach jednorodzinnych oraz dużych mieszkaniach warto rozważyć zastosowanie czujników wzajemnie komunikujących się (sieciowanie). Alarm uruchomiony przez jeden czujnik zostanie automatycznie przekazany do pozostałych urządzeń w sieci, co sprawi, że każdy domownik go usłyszy, niezależnie od tego gdzie będzie się w danej chwili znajdował.

Czujniki CO mogą reagować również na inne substancje chemiczne

Współczesne czujniki tlenku węgla są projektowane do wykrywania CO, jednak zastosowane w nich sensory elektrochemiczne wykazują tzw. wrażliwość krzyżową. Oznacza to, że w określonych warunkach mogą reagować także na niektóre inne substancje obecne w powietrzu.

Na pracę czujnika mogą wpływać między innymi:

• opary benzyny i oleju napędowego,
• rozpuszczalniki,
• środki odtłuszczające i czyszczące,
• alkohole,
• niektóre środki chemii budowlanej,
• spaliny emitowane chwilowo podczas rozruchu silników lub urządzeń grzewczych,
• wodór powstający podczas ładowania akumulatorów.

Szczególną uwagę należy zwrócić na pomieszczenia techniczne, garaże oraz miejsca prowadzenia prac remontowych, gdzie stężenie tego typu substancji może być podwyższone. Warto również pamiętać, że wodór może pojawiać się nie tylko podczas ładowania akumulatorów, ale także w niektórych procesach technologicznych związanych z dojrzewaniem i utwardzaniem betonu.

Z tego względu czujników CO nie należy montować w bezpośrednim sąsiedztwie źródeł wymienionych substancji ani wykorzystywać ich jako przenośnych detektorów do lokalizowania nieszczelności urządzeń grzewczych czy przewodów kominowych. Czujnik CO powinien pracować w sposób ciągły i być zamontowany na stałe w miejscu zgodnym z zaleceniami producenta.

Praktyczna wskazówka dla instalatora: W wielu polskich domach i mieszkaniach urządzenia spalające paliwo, takie jak gazowe podgrzewacze wody czy kotły grzewcze, są zainstalowane w łazienkach. Choć przepisy wymagają zabezpieczenia takich pomieszczeń czujnikiem tlenku węgla, nie każdy model jest przeznaczony do pracy w warunkach podwyższonej wilgotności.

Przed montażem czujnika CO w łazience należy zawsze sprawdzić instrukcję obsługi i upewnić się, że producent dopuszcza instalację urządzenia w takim pomieszczeniu. Niektóre modele zostały zaprojektowane z myślą o pracy w środowisku o podwyższonej wilgotności, podczas gdy inne mogą być narażone na nieprawidłowe działanie lub skrócenie żywotności wskutek kondensacji pary wodnej. W przypadku dopuszczenia montażu w łazience należy również unikać lokalizacji bezpośrednio nad wanną, kabiną prysznicową, umywalką lub innymi miejscami narażonymi na rozpryski wody i intensywne skraplanie pary wodnej.

Sposób montażu – kołki czy taśma montażowa?

Najbardziej trwałym i zalecanym przez producentów sposobem instalacji czujnika jest montaż mechaniczny przy użyciu kołków i wkrętów dostarczonych z urządzeniem. Takie rozwiązanie gwarantuje stabilne mocowanie przez cały okres eksploatacji czujnika, który często wynosi nawet 10 lat.

Coraz więcej producentów dopuszcza również stosowanie specjalnych taśm montażowych lub samoprzylepnych płytek instalacyjnych. Rozwiązanie to jest szczególnie popularne w gotowych mieszkaniach, gdzie użytkownicy nie chcą wiercić otworów w suficie lub ścianie.

Instalator powinien jednak zwrócić uwagę na kilka kwestii:

• taśma musi być przeznaczona do montażu czujników i posiadać odpowiednią nośność,
• powierzchnia montażowa powinna być czysta, odtłuszczona i stabilna,
• nie zaleca się montażu na powierzchniach porowatych, kruszących się lub pokrytych farbą o słabej przyczepności.

TEST po instalacji

Po zakończeniu instalacji każdy czujnik powinien zostać sprawdzony przyciskiem TEST zgodnie z instrukcją producenta. Pozwala to zweryfikować poprawność montażu, działanie sygnalizacji akustycznej oraz prawidłowe uruchomienie urządzenia. Dotyczy to zarówno czujników dymu, jak i czujników tlenku węgla.

Kompetencje instalatora mają znaczenie

Prawidłowy dobór i rozmieszczenie czujników wymaga nie tylko znajomości instrukcji producenta, ale również zrozumienia zasad rozprzestrzeniania się dymu i tlenku węgla w budynku. Zwraca na to uwagę drugi arkusz niemieckiej normy, tj. DIN 14676-2, która określa wymagania dotyczące kompetencji osób planujących, instalujących i utrzymujących autonomiczne czujniki dymu w budynkach mieszkalnych.

Norma DIN nie obowiązuje w Polsce, jednak sama idea potwierdzania kompetencji instalatorów znajduje odzwierciedlenie również na krajowym rynku. Przykładem jest funkcjonująca w ramach Zintegrowanego Systemu Kwalifikacji kwalifikacja wolnorynkowa „Montaż i konserwacja autonomicznych czujek: tlenku węgla, dymu, ciepła i gazu”, której walidację prowadzi Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej – Państwowy Instytut Badawczy (CNBOP-PIB), przyznając tytuł certyfikowanego instalatora. Więcej informacji o kwalifikacji można znaleźć tutaj [LINK].

Warto również pamiętać, że niektórzy producenci, szczególnie w instrukcjach dotyczących czujników tlenku węgla, wskazują, że montaż urządzenia powinien być wykonywany przez osobę posiadającą odpowiednie kwalifikacje lub kompetencje techniczne.

Podsumowanie

Prawidłowo dobrany czujnik to dopiero połowa sukcesu. O skuteczności ochrony przed pożarem i tlenkiem węgla w równym stopniu decyduje jego lokalizacja. Montaż zgodny z przepisami, zaleceniami producenta oraz sprawdzonymi wytycznymi branżowymi pozwala wykryć zagrożenie na możliwie najwcześniejszym etapie i zapewnić mieszkańcom czas niezbędny do bezpiecznej ewakuacji. W przypadku czujników bezpieczeństwa kilka dodatkowych minut może decydować o zdrowiu, a nawet życiu domowników.
